東江龍江橋大橋及引道工程
來源: 點擊:

項目名稱:東江龍江橋大橋及引道工程

施工單位:廣東恒大路橋建設有限公司

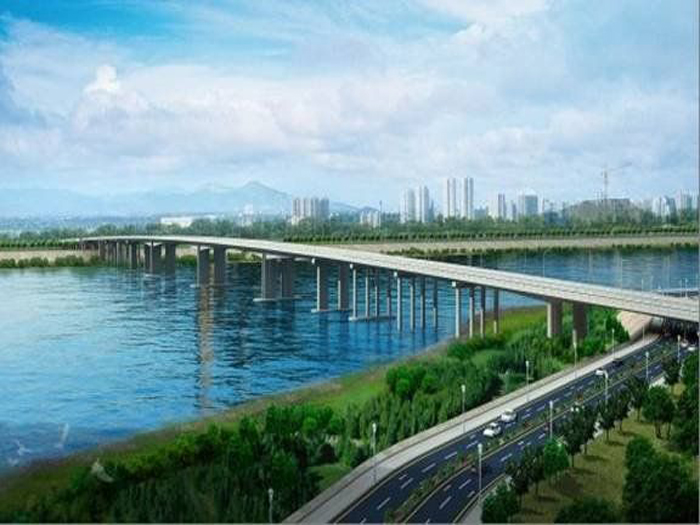

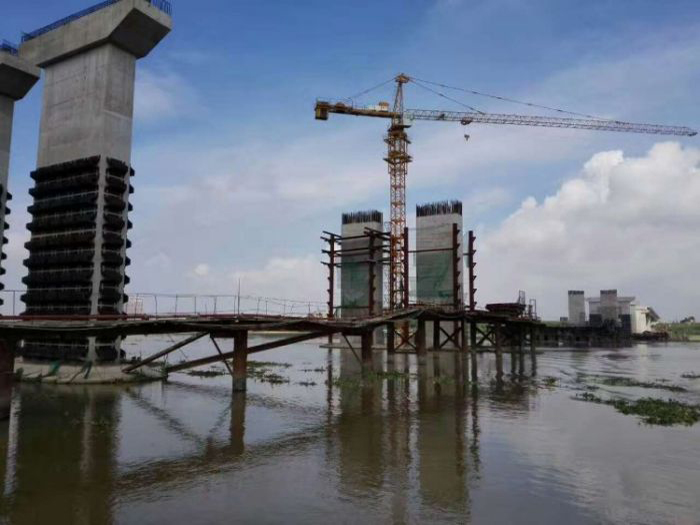

工程概況:龍江東江大橋及引橋道工程起點位于惠州市博羅縣園洲鎮的龍叫村,南北向跨越東江,終點于東莞市企石鎮的五八圍,終點樁號K1+621.93,路線全長1621.93米,其中橋梁長度1202米,公路等級一級。設計時速為80KM/H。東江大橋上部結構:采用(20m+5*20m)簡支空心板梁+(2*35.75m)預應力混凝土T梁+(40m+60m+40m)預應力混凝土連續箱梁+(2*35.75m+35m)預應力混凝土T梁+(60+2*100+60)M連續鋼構+(2*35m)預應力混凝土T梁+(35m+60 m +35 m)預應力混凝土連續箱梁+(6*20 m +5*20 m +20 m)簡支空心板梁。 空心板合計共:332片、T梁合計共:84片,共計:416片梁。
?

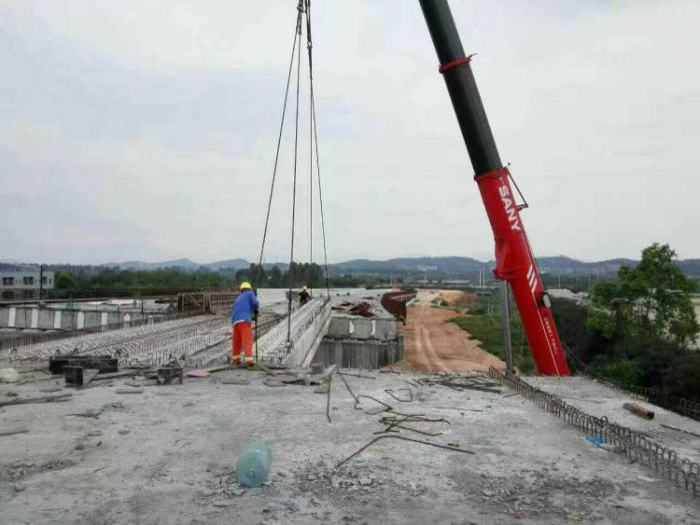

空心板鋼筋制作

?
底模用C20水磨石砼。表層摸光后打蠟,保證底模表面平整光滑。
芯模用木模制作,要求折卸方便,共制作六套。
邊模、擋頭模采用定型鋼模,由專業廠家生產,其中邊模制作三套。邊板看面模制作兩套,擋頭模制作六套。
模板先分別制作一套樣品,檢查其幾何尺寸,剛度、強度和穩定性,合格后方可大批制作。
邊模,看面模板及擋頭模板的折除,應在砼達到70%設計強度后方可拆除。
?

鋼筋制作

?
鋼筋的加工和安裝按JTJ055-83標準執行。
砼墊塊必須使用同空心板砼標號,即C40砼。
?

混凝土攪筑

C40砼配合比由試驗確定,早期強度(3d)應達到80%以上。
C40砼選材優先考慮:
海螺普425水泥
粗骨料: 5~26mm連續級配瓜米石;
細骨料:中粗砂
外加劑:FDN緩凝劑
澆注砼前,應檢查模板、支架、鋼筋和預埋件,經監理工程師認可后方可澆筑砼。
分層澆筑,底板澆筑完畢后,立即安裝芯模,澆注上部砼。
空心板板面應平整,拖毛。

預應力空心板制作混泥土的十個注意事項

(1)預應力筋張拉或放張時,混凝土強度和齡期必須符合設計要求,并應嚴格按設計規定的順序進行操作。
(2) 壓漿工作在5℃以下進行時,應采取防凍保溫措施。
(3) 制孔管道應安裝牢固,接頭密合,彎曲園順。錨墊板平面應與孔道軸線垂直。
(4) 同一截面預應力筋接頭面積不超過預應力積總面積到25%,接頭的質量應符合規范要求。
(5)預應力束的力筋應梳理順直,不得扭絞,表明不應有損傷。
(6)對工程質量的檢驗,除一般混凝土、鋼筋混凝土工程的應有檢驗項目外,尚應進行鋼筋冷拉、預應力鋼材編束、孔道預留、施加預應力、孔道壓漿等項目的施工檢驗以及預應力筋、張拉機具、錨夾具的質量檢查、檢驗。
(7)單根力筋不允許有斷筋、斷絲、或滑移。
(8)采用鐓頭錨時,鐓頭應頭形園整,不得有斜歪、破裂。
(9) 壓漿的水泥漿性能和強度應符合施工技術規范要求,壓漿時排氣、排水孔應有原漿溢出后方可關閉。
(10)應按設計和規范要求澆筑封錨混凝土
